CNC OTHER OPERATING MACHINE

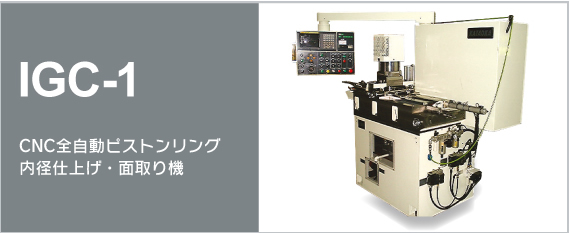

IGC-1

加工能力(リング呼び径) φ60~φ140
1サイクル加工数 シングル
ツールヘッド ヘッド数 1
       モータ 2.2kW
       回転数 290〜500r.p.m
機械寸法 L×D×H 2200×950×1870mm
機械重量 約1500kg

回転しながらX、Z2方向に移動するカッティグツールによりほぼすべての内径形状(内径仕上、内径溝入れ、面取り、端面)を全自動で加工する立型のボーリング専用機です。

予め登録されている加工パターンの中から加工するリングの形状に合ったパターンを選択し、加工寸法、加工条件などの変数を入力することで必要なデータの設定が完了しますので、段取時間を短縮できます。

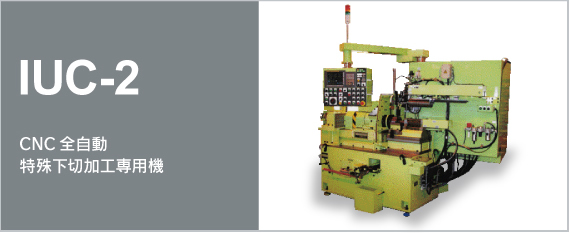

IUC-2

加工能力(リング呼び径) φ60~φ110
1サイクル加工数 1本
カッタースピンドルモーター出力 kW
カッタースピンドル回転数 120~500min-1
カッタースライド送り方式 ACリニアモーター
NC軸数 3軸
自動化 ローダー
アンローダー

ローダーとアンローダーを装備し、切削工具により小型リングのアンダーカット加工を全自動で行うためのCNC制御特殊下切加工機です。
回転しながら前進するカッターヘッドに取り付けられた1本または2本の切削工具によりヤトイ内に固定されているリングのアンダーカット加工を行います。

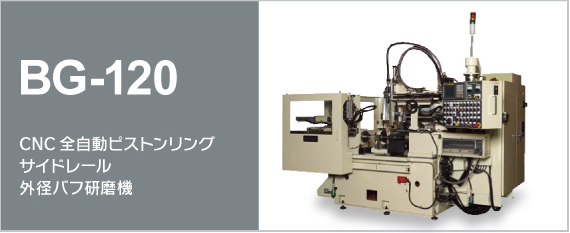

BG-120

加工能力 φ60~φ105
1サイクル加工数 90㎜スタック
最少リング幅 0.35㎜
ワークスピンドルモーター出力 2.2kW
ワークスピンドル回転数 50~200r.p.m
砥石径(最大~最小) φ405~φ300
砥石スピンドルモーター出力 3.7kW
砥石スピンドル回転数 MAX.1,800rpm
NC軸数 2軸

主にスリーピースオイルコントロールリング用サイドレールの外径を弾性砥石によって研磨加工を全自動で行う研磨機です。
外径基準の治具内で空気圧によりバルーンを拡張させることにより、超うす幅の多数のリングの外径精度を高精度に保持します。
また弾性砥石をプランジ、トラバース、オシレーションの各動作の組み合せにより適正な研磨加工を行えます。

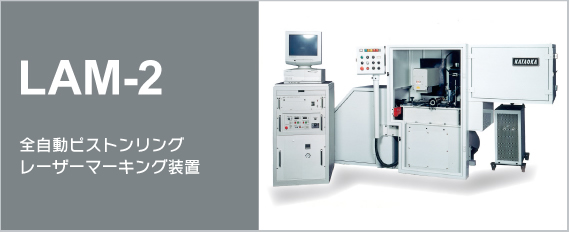

LAM-2

加工能力(リング呼び径) φ40~φ160
1サイクル加工数 シングル
印字    モード 直線、曲線、円弧
      文字種 英文字、数字、記号、カタカナ
      範囲 直径120mm
レーザ装置 種類 YAGレーザー
      最大出力 50W
      印字速度 1〜500mm/sec
機械寸法 L×D×H 2400×1400×1750mm
機械重量 約1780kg

YAGレーザ光によりリングに英数字や記号などを全自動でマーキングする専用機です。

キーストンリングなどの斜面にも鮮明なマーキングが可能です。

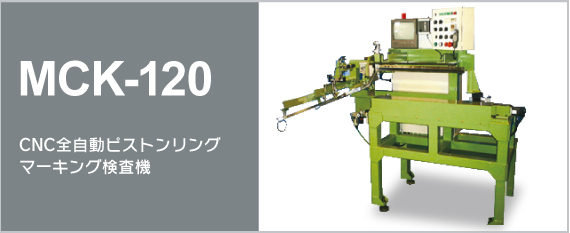

MCK-120

検査能力(リング呼び径) φ39~φ160
1サイクル加工数 シングル
カメラ 台数 2
    撮影素子 1/3"CCD
    有効画素数 H×V 659×494
    レンズ視野 9mm□
モニタ サイズ 9"CRTモノクロ
    解像度 800TV本以上
機械寸法 L×D×H 2221×794×1600mm
機械重量 約400kg

リングにマーキングされた英数字や記号などを検査し、良否の判定を全自動で行う専用機です。
