FULL-AUTOMATIC CNC O.D GRINDING
| R-7MG | CNC全自動ピストンリング外径研削盤 |
|---|---|

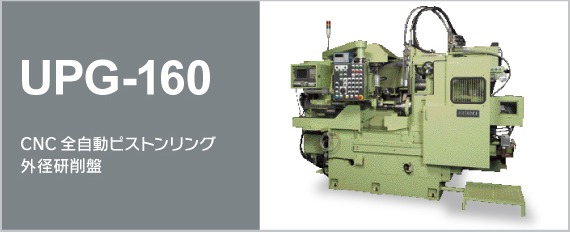

| UPG-160 | CNC全自動ピストンリング外径研削盤 |
| CNC全自動ピストンリング外径研削盤 |
| 加工能力 リング呼び径 | φ60～φ160 |
|---|---|
| 最大幅 | 25mm |
| 1サイクル加工数 | マルチ |
| ワークスヘッド モータ | 2.2kW |
| 回転数 | 50〜200r.p.m |
| 砥石ヘッド モータ | 7.5kW |
| 回転数 | 1500〜2200r.p.m |
| スピンドル構造 | アンギュラコンタクト |
| 機械寸法 L×D×H | 2843×2500×1980mm |
| 機械重量 | 約5500kg |
リングの様々な外径形状 テンプレート式スルフォームドレスとダイヤモンドロールドレスの2通りのドレスが可能です。 両圧着方式のクランプにより複数のリングを同時に加工します。 ギロチン方式のローダを装備しています。 |
|
| 加工能力 | φ60～φ160 |
|---|---|
| 1サイクル加工数 | 25〜50mmスタック |
| ワークスピンドルモーター出力 | 3.7kW |
| ワークスピンドル回転数 | 50〜200r.p.m |
| 砥石速度 | 2,700m/min |
| 砥石径（最大～最小） | φ510～φ380 |
| 砥石スピンドルモーター出力 | 11kW |
| 砥石スピンドル回転数 | 1,500～2,200rpm |
| NC軸数 | 4軸 |
CNCスルーフォームドレスとダイヤモンドロールドレスの両装置を装備していることから、リングのあらゆる外径形状の研削を全自動で行うことができます。 |
|

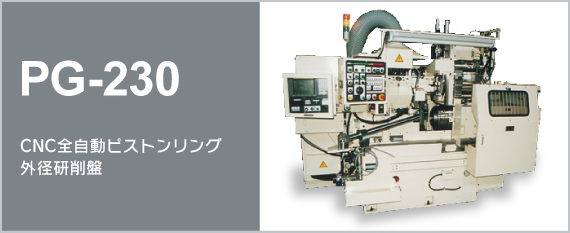

| 加工能力 リング呼び径 | φ140～φ230 |
|---|---|
| 最大幅 | 25/50mm |
| 1サイクル加工数 | マルチ |
| ワークスヘッド モータ | 2.2kW |
| 回転数 | 35〜140r.p.m |
| 砥石ヘッド モータ | 11kW |
| 回転数 | 1500〜2200r.p.m |
| スピンドル構造 | アンギュラコンタクト |
| 機械寸法 L×D×H | 3200×3000×2500mm |
| 機械重量 | 約6000kg |
リングの様々な外径形状の仕上げ加工を全自動で行う研削盤です。 テンプレートレスのスルフォームドレスとダイヤモンドロールドレスの2通りのドレスが可能です。 片圧着方式によりクランプしたリングを同時に加工します。 砥石シフト軸を装備しており、2枚砥石による研削も可能です。 |
|
最新機種や開発中の専用機について |
||||
 |
||||
 |
||||
 |
||||
 |
||||
 |
||||
 |
||||
