SEMI-AUTOMATIC CNC O.D GRINDING

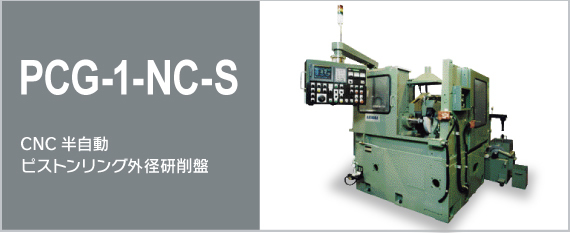

| PCG-1-NC-S | CNC半自動ピストンリング外径研削盤 |
|---|---|

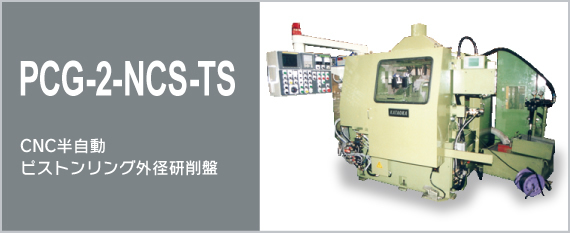

| PCG-2-NCS-TS | CNC半自動ピストンリング外径研削盤 |

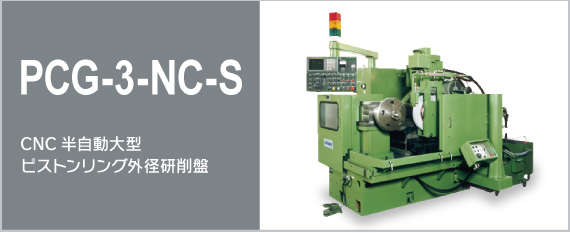

| PCG-3-NC-S | CNC半自動大型ピストンリング外径研削盤 |
| PCG-3-NCS-TS | CNC 半自動ピストンリング外径研削盤 |
| PCG-3A-NC | CNC半自動ピストンリング外径研削盤 |
| PCG-3AL-NC | CNC半自動ピストンリング外径研削盤 |

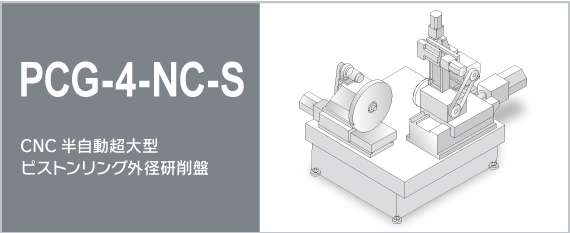

| PCG-4-NC-S | CNC半自動超大型ピストンリング外径研削盤 |
| 加工能力（リング呼び径） | φ30～φ100 |
|---|---|
| 1サイクル加工数（スタック幅） | 25/55mm |
| 砥石サイズ | φ510×φ203.2×60 |
| 砥石スピンドルモーター出力 | 11kW |
| 砥石スピンドル回転数 | 1685min-1 |
| ワークスピンドルモーター出力 | 2.2kW |
| ワークスピンドル回転数 | 50～200min-1 |
| ドレス装置 | ロールドレス装置 スルフォームドレス装置 |
| NC軸数 | 3軸 |
様々な外径形状の超小型・小型リングの仕上げ加工を半自動で行うためのCNC制御研削盤です。 |
|
| 加工能力 リング呼び径 | φ70～φ160 |
|---|---|
| 最大幅 | 25/55mm |
| 1サイクル加工数 | マルチ |
| ワークスヘッド モータ | 2.2kW |
| 回転数 | 50〜200r.p.m |
| 砥石ヘッド モータ | 11kW |
| 回転数 | 1685r.p.m |
| スピンドル構造 | アンギュラコンタクト |
| 機械寸法 L×D×H | 2649×2900×2149mm |
| 機械重量 | 約5780kg |
リングの様々な外径形状の仕上げ加工を半自動で行う研削盤です。 テンプレートレスのスルフォームドレスとダイヤモンドロールドレスの2通りのドレスが可能です。 砥石シフト軸を装備しており、2枚砥石による研削も可能です。 |
|
| 加工能力 | φ160～φ300 |
|---|---|
| 1サイクル加工数 | MAX.55mmスタック |
| ワークスピンドルモーター出力 | 2.2kW |
| ワークスピンドル回転数 | 12.5～50r.p.m |
| 砥石径（最大～最小） | φ510～φ370 |
| 砥石スピンドルモーター出力 | 15kW |
| 砥石スピンドル回転数 | 1,685r.p.m |
| 砥石速度 | 2,700m/min |
| NC軸数 | 3軸 |
ＣＮＣスルーフォームドレスとダイヤモンドロールドレスの両装置を装備していることから、船舶や発電機等の中型リングのあらゆる外径形状の仕上加工を半自動で行うことのできる研削盤です。 |
|
| 加工能力（リング呼び径） | φ160～φ300 |
|---|---|
| 1サイクル加工数（スタック幅） | Max.55mm |
| 砥石サイズ | φ510×φ203.2×60 |
| 砥石スピンドルモーター出力 | 15kW |
| 砥石スピンドル回転数 | 1685min-1 |
| ワークスピンドルモーター出力 | 2.2kW |
| ワークスピンドル回転数 | 12.5～50min-1 |
| テールストックセンター | MT4 |
| ドレス装置 | ロールドレス装置 スルフォームドレス装置 |
| NC 軸数 | 3軸 |
様々な外径形状の中型リングの仕上げ加工を半自動で行うためのCNC 制御研削盤です。 |
|
| 加工能力 | φ200～φ600 |
|---|---|
| 1サイクル加工数 | 本（平均） |
| ワークスピンドルモーター出力 | kW |
| ワークスピンドル回転数 | MAX.r.p.m |
| 機械NC軸数 | 軸 |
| アンローダーNC軸数 | 軸 |
| マーキング装置 | |
| 自動化＆CNCシステム | |
本機は1台で中型、大型のテーパーリング、バレルリング等のコンプレッションリングとオイルコントロールリングの外径をプロファイル研削するための半自動研削盤である。 |
|
| 加工能力（リング呼び径） | φ200～φ600 |
|---|---|
| 1サイクル加工数（スタック幅） | Max.57mm |
| 砥石サイズ | φ610×φ304.8×60 |
| 砥石スピンドルモーター出力 | 15kW |
| 砥石スピンドル回転数 | 1400～2050min-1 |
| ワークスピンドルモーター出力 | 2.2kW |
| ワークスピンドル回転数 | 12.5～50min-1 |
| ドレス装置 | ロールドレス装置 スルフォームドレス装置 （シングルポイントドレスまたは ロータリドレス） |
| NC軸数 | 4軸 |
様々な外径形状の中型・大型リングの仕上げ加工を半自動で行うためのCNC制御研削盤です。 |
|
| 加工能力 | φ400～φ1100 |
|---|---|
| 1サイクル加工数 | MAX.55mmスタック |
| ワークスピンドルモーター出力 | 3.7kW |
| ワークスピンドル回転数 | 7～28r.p.m |
| 砥石径（最大～最小） | φ760～φ460 |
| 砥石スピンドルモーター出力 | 15kW |
| 砥石スピンドル回転数 | 1,870r.p.m |
| 砥石速度 | 2,700m/min |
| NC軸数 | 6軸 |
ＣＮＣスルーフォームドレスとダイヤモンドロールドレスの両装置を装備していることから超大型船舶用超大型ピストンリングのあらゆる外径形状の仕上加工を半自動で行うことのできる研削盤です。 |
|
