SEMI OR FULL AUTOMATIC
CNC OTHER GRINDING

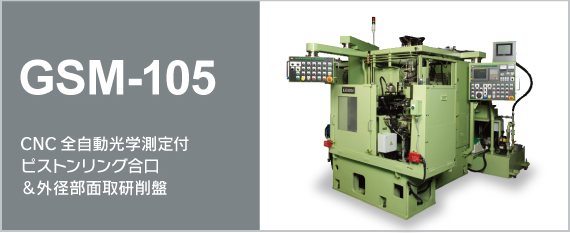

GSM-105

加工外径 φ70〜φ105
リング厚 0.6〜3.0mm
合口巾 0.2~0.8mm±0.025mm
外径面取 0.05~0.4mm±0.05mm
砥石径 φ125
砥石材種 CBN
砥石スピンドルモーター出力 0.75kW
砥石スピンドル回転数 MAX.9,000r.p.m
加工前、後合口測定 光学カメラ(C.C.D)
キーエンス製

加工前リングの合口(ギャップ)を研削前に機内装備のCCDカメラで測定。そのデーターを研削砥石の左右の位置決めにフィードバックし、±0.025、CPK1.67等の超高精度加工を実現。
また一定のインターバルで研削後の加工精度も測定することにより、工程内品質を完全保証することのできるインテリジェントマシンです。
更なる低燃費とクリーンなエンジンを実現することができます。

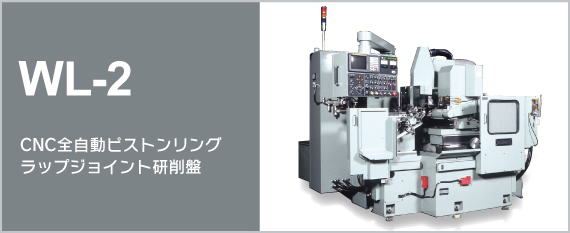

WL-2

加工能力 リング呼び径 φ60~φ100
1サイクル加工数 シングル
砥石ヘッド   ヘッド数 2
        モータ 0.75kW
        回転数 Max.12000r.p.m
機械寸法 L×D×H 2615×2400×2100mm
機械重量 約3650kg

2基の砥石スピンドルによりリングの両端のラップジョイント加工を同時に全自動で行う研削盤です。

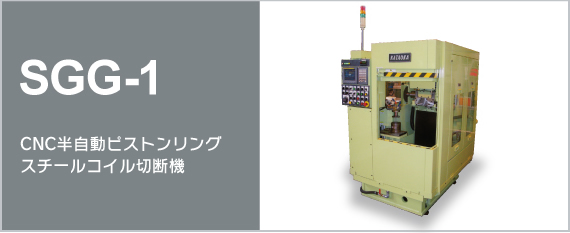

SGG-1

加工能力 リング呼び径 φ55~φ141
1 サイクル加工数 加工長さ 50~100mm
砥石サイズ φ205×φ32×1mm
砥石スピンドルモーター出力 3.7kW
砥石スピンドル回転数 40m/sec.周速一定(3700~6400min-1)
NC軸数 2軸

砥石によりスチールコイルを切断して小型リングの形状にする加工を半自動で行うためのCNC 制御切断機です。
作業者によりカッティングカップ内に挿入されたスチールコイルは、巻付装置のローラーの回転とワークテーブルの移動動作により巻き付けられた後クランプされ、切断された後に作業者により取り出されます。



BNG-1

加工能力 リング呼び径 φ30~φ70
1サイクル加工数 シングル
砥石ヘッド   ヘッド数 1
        モータ 1.5kW
        回転数 〜10000r.p.m
機械寸法 L×D×H 2556×1600×1950mm
機械重量 約2800kg

リングのBノッチ加工を全自動で行う研削盤です。

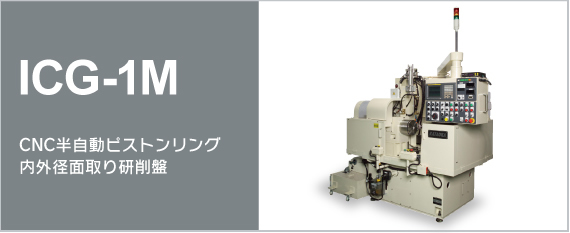

ICG-1M

加工能力(リング呼び径) φ60~φ110
1サイクル加工数 1本
面取り角度 45°±15°(0°~75°)
砥石サイズ φ50×φ10×10
砥石スピンドルモーター出力 2.2kW
砥石スピンドル回転数 Max.25000min-1
ドレス装置 シングルポイントドレス装置
NC軸数 2軸

砥石により小型リングの内外径の高精度な面取り加工を半自動で行うためのCNC 制御研削盤です。
作業者により治具へ装着されたリングは、内外径を面取りされた後にワークエジェクターにより治具から押し出され、アンローディング装置へと受け渡されます。
