SEMI-AUTOMATIC CNC GAP MILLING

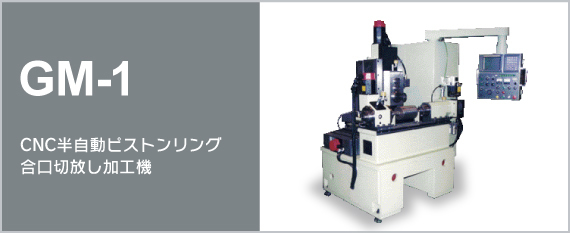

| GM-1 | CNC半自動ピストンリング合口切放し加工機 |
|---|---|

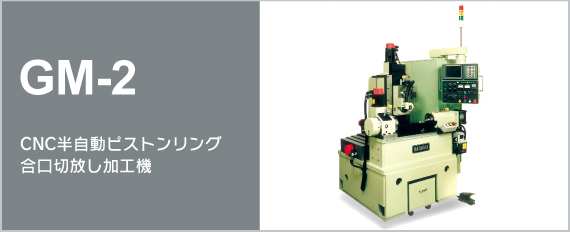

| GM-2 | CNC半自動ピストンリング合口切放し加工機 |

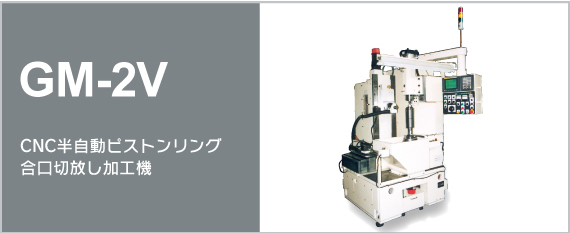

| CNC半自動ピストンリング合口切放し加工機 | |
| GM-3M | CNC半自動大型ピストンリング合口切断機 |
| 加工能力（リング呼び径） | φ～φ |
|---|---|
| 1サイクル加工数（スタック幅） | Max.mm（スペーサー含む） |
| ワークスピンドルモーター出力 | kW |
| ワークスピンドル回転数 | 〜min-1 |
| テールストックセンター | MT |
| NC軸数 | 4軸 |
X、Y、Zの3方向に移動するミーリングカッターによりリングの合口の切放し加工を半自動で行うためのCNC制御ミーリング機です。 |
|
| 加工能力（リング呼び径） | φ70～φ160 |
|---|---|
| 1サイクル加工数 | マルチ |
| ワークスヘッド ヘッド数 | 1 |
| 割出速度 | 8r.p.m |
| 割出方式 | ACサーボモータ＋ウォームホイール |
| ツールヘッド ヘッド数 | 1 |
| モータ | 1.5kW |
| 回転数 | 150〜250r.p.m |
| 機械寸法 L×D×H | 1725×1560×1985mm |
| 機械重量 | 約2500kg |
回転しながらX、Y、Z3方向に移動するカッターによりギャップ部の切放し加工にみを半自動で行う専用機です。 リングをマンドレルにセットしたままの状態で後工程へ送れます。 |
|
| 加工能力（リング呼び径） | φ60～φ170 |
|---|---|
| 1サイクル加工数 | マルチ |
| ワークスヘッド ヘッド数 | 1 |
| 割出速度 | 8r.p.m |
| 割出方式 | ACサーボモータ＋ウォームホイール |
| ツールヘッド ヘッド数 | 1 |
| モータ | 1.5kW |
| 回転数 | 150〜250r.p.m |
| 機械寸法 L×D×H | 1350×1705×2133mm |
| 機械重量 | 約2600kg |
回転しながらX、Y、Z3方向に移動するカッターによりギャップ部の切放し加工にみを半自動で行う専用機です。 リングをマンドレルにセットしたままの状態で後工程へ送れます。 |
|
| 加工能力（リング呼び径） | φ200～φ600 |
|---|---|
| リング質量 | Max.15kg |
| 1サイクル加工数 | 1本 |
| ミーリングカッター径 | φ340～φ360 |
| カッタースピンドル回転数 | 80～140min-1 |
| カッター/砥石スピンドルモーター出力 | 5.5kW |
| カッター径 | φ340～φ360 |
| 砥石径 | φ250～φ445 |
| カッタースピンドル回転数 | 1200～2300min-1 |
| NC軸数 | 4軸 |
船舶・発電用ディーゼルエンジンの中型・大型ピストンリングを1本ずつその合口の切放し加工を半自動で行うためのCNC制御ミーリング機です。 |
|
