FULL-AUTOMATIC
CNC O.D & I.D CAM, FACE,O.D PROFILE
CUT OFF TURNING &GAP MARKING

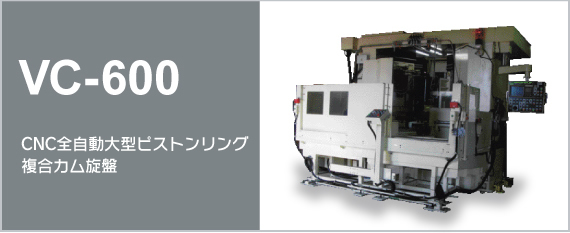

| VC-600 | CNC全自動大型ピストンリング複合カム旋盤 |
|---|---|
| VC-900 | CNC全自動超大型ピストンリング内外径カム旋削＆合口ミーリング複合機 |

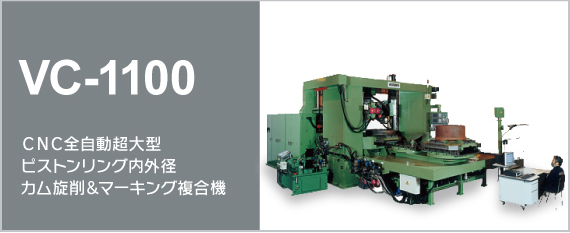

| VC-1100 | CNC全自動超大型ピストンリング内外径カム旋削＆マーキング複合機 |
| 加工能力（リング呼び径） | φ200～φ600 |
|---|---|
| 素材高さ | Max.285mm |
| 素材質量 | Max.200kg |
| ワークスピンドルモーター出力 | 52kW |
| ワークスピンドル回転数 | 20～90min-1 |
| 機械本体NC軸数 | 10軸 |
| アンローダーNC軸数 | 3軸 |
| マーキング装置 | インクジェット式 |
| 自動化&自動プログラミング | 2パレットチェンジャー アンローダー ピストンリング加工データー生成システム |
船舶・発電用ディーゼルエンジンの大型ピストンリングの内外径カム、外径仕上、内径面取、突切旋削と後工程で加工する合口ミーリング部の中心位置のマーキングを全自動で行うためのCNC制御複合旋削機です。 |
|
| 加工能力（リング呼び径） | φ300～φ900 |
|---|---|
| 1サイクル加工数 | マルチ |
| ワークヘッド モータ | 40kW |
| 回転数 | 〜100r.p.m |
| 機械寸法 L×D×H | 7245×3700×3584mm |
| 機械重量 | 約30000kg |
船舶・発電用ディーゼルエンジンのリングの内外径カム形状を全自動で加工する旋削盤です。 1つの素材から複数のリングを生産し、アンローダにより機外にストックすることが可能です。 パレットチェンジャを装備しており、加工中に残材の取り外しと次の素材のセッティングが可能です。 ピストンリング加工データ生成システムにより加工条件、リングパラメータなどを入力するだけで加工プログラムが自動的に作成されますので、プログラミングに要する時間を大幅に短縮できます。 |
|
| 加工能力 | φ500～φ1100 |
|---|---|
| 1サイクル加工数 | 12本（平均） |
| ワークスピンドルモーター出力 | 50kW |
| ワークスピンドル回転数 | MAX.66r.p.m |
| 機械NC軸数 | 11軸 |
| アンローダーNC軸数 | 3軸 |
| マーキング装置 | インクジェット |
| 自動化＆CNCシステム | 2パレットチェンジャー アンローディング装置 カムデータ生成ソフトウェアー |
超大型船舶用超大形ピストンリングの内外径カム、外径仕上、内径面取、突切旋削と後工程である合口ミーリング部位の中芯位置マーキングを全自動で行う複合旋削機です。 |
|
